Як відрегулювати направляючу пилу – інструкція та поради

Правильне регулювання направляючої пилки – ключовий фактор для забезпечення стабільного, точного та рівномірного різання на стрічковій пилорамі. У цій статті представлені докладні інструкції з регулювання направляючої пилки на моделях верстатів LT40, що випускаються з 2021 року, а також поради щодо обслуговування та запобігання поширеним проблемам. Ознайомтеся з цим посібником, щоб оптимізувати роботу вашої пилорами!

Основна функція направляючої пилки – стабілізація полотна під час різання. Конструкція ріжучої головки включає один зафіксований нерухомий ролик пили, а другий ролик встановлений на рухомий напрямної, яка дозволяє наближати або видаляти цей ролик від колоди. Це дає оператору можливість регулювати відстань між роликами пилки в залежності від ширини матеріалу, що обробляється.

Важливо, щоб під час різання направляючий ролик залишався якомога ближче до колоди, оптимально – на відстані 5-10 см. Положення ролика регулюється оператором з панелі керування за допомогою перемикача.

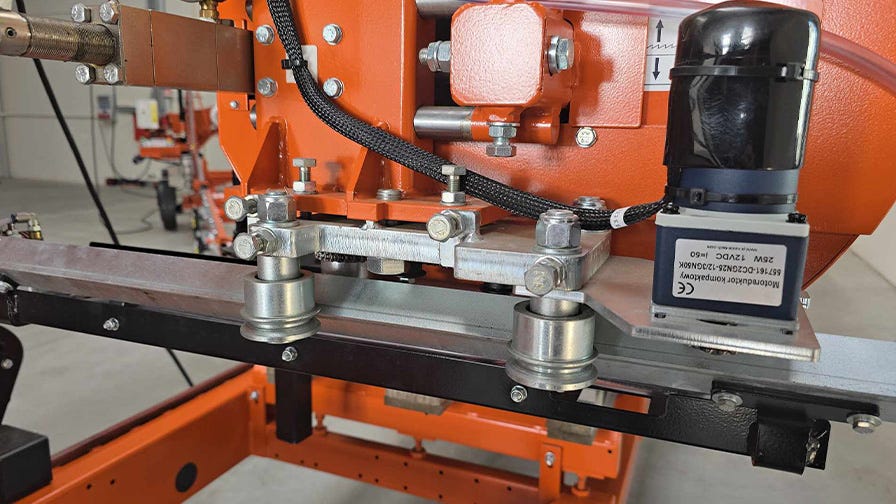

Новий тип направляючої пилки також використовується на верстатах LT40WIDE та LT70 (як у стандартній, так і у широкій версії ріжучої головки). В оновленій версії направляючі пилки посилено конструкцію та спрощено регулювання.

Ключові зміни у конструкції:

• Посилена база кріплення направляючої до ріжучої головки
• Напрямна виконана на квадратному стрижні
• Легкодоступні регулювальні гвинти
• Електродвигун встановлено вертикально
• Ролики напрямної розташовані горизонтально

Перевага нової конструкції – спрощене регулювання. Тепер оператору зручніше отримувати доступ до гвинтів для горизонтального та вертикального налаштування.

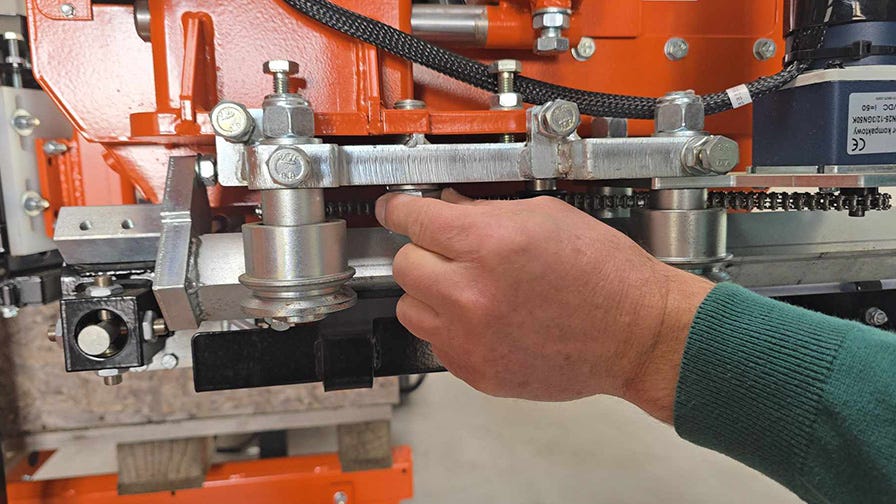

Перед початком регулювання необхідно послабити фіксуючий гвинт кріплення направляючої до ріжучої голівки. Після завершення налаштування гвинт слід знову затягнути.

Важливо! Направляюча повинна рухатися паралельно полотну пили в обох площинах. В іншому випадку можуть виникнути проблеми з точністю різання, передчасне зношування направляючих роликів і прискорене зношування полотна.

1. Ослаблення направляючих роликів

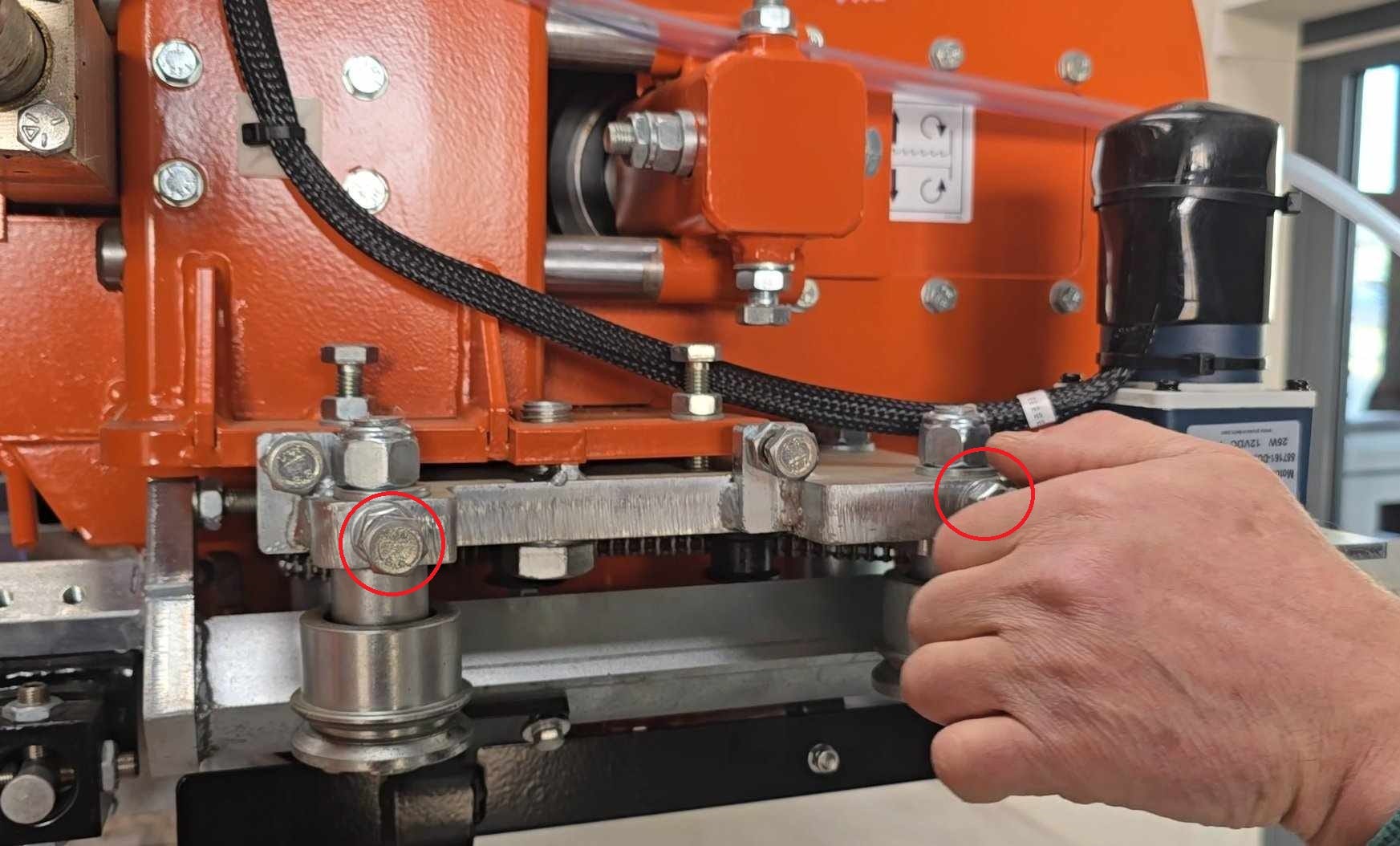

Перед регулюванням послабте направляючі ролики пилки, щоб вони не створювали тиску на полотно.

2. Встановлення та натяг полотна

Встановіть полотно пили та натягніть його. Регулювання напрямної завжди виконується щодо натягнутого полотна, так як воно задає базовий рівень, від якого вимірюються.

3. Вертикальне регулювання

• Зблизьте направляючі ролики, щоб вони знаходилися на одному рівні.
• Виміряйте відстань між полотном пили та нерухомим роликом направляючої, потім виміряйте відстань до рухомого ролика.
• Ці відстані повинні бути рівними.
• Повторіть вимірювання при висунутій направляючій – відстані також повинні залишатися однаковими.

Якщо значення різняться, виконайте налаштування:

• Послабте нижній фіксуючий гвинт

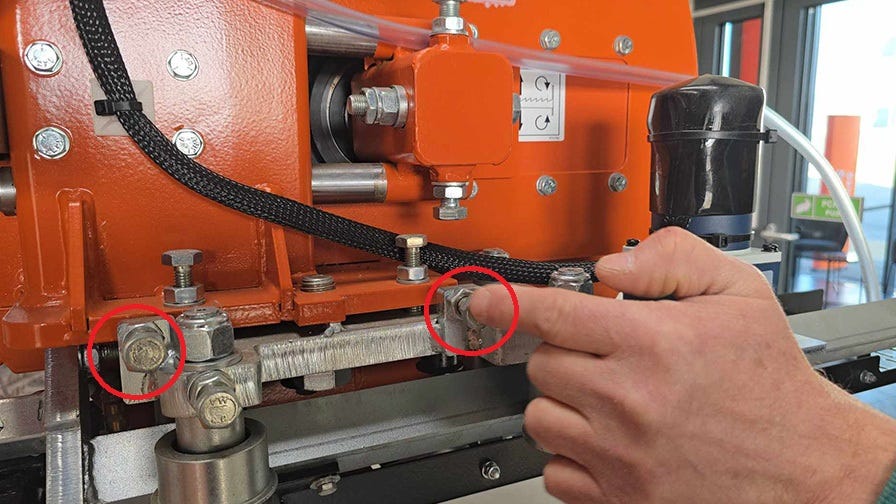

• Використовуйте горизонтальні регулювальні гвинти
• Після налаштування затягніть нижній фіксуючий гвинт



4. Горизонтальне регулювання

• Виміряйте відстань між полотном пили та фланцем нерухомого (пасивного) ролика направляючої – вона повинна становити 3-4 мм.
• Така сама відстань має бути і на рухомому ролику при переміщенні направляючої всередину (ролики зближені) і при її висуванні назовні.

Якщо значення відрізняються, виконайте налаштування:

• Послабте нижній фіксуючий гвинт

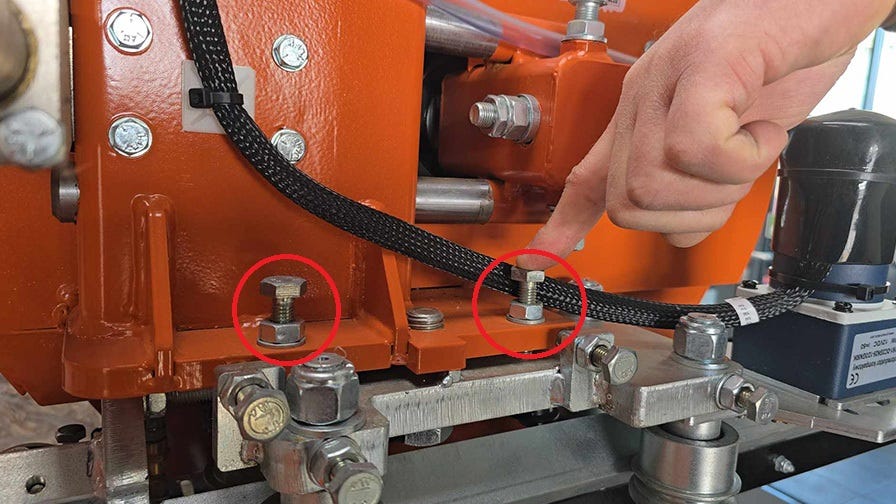

• Використовуйте вертикальні регулювальні гвинти
• Після налаштування затягніть нижній фіксуючий гвинт

Важливо! Переконайтеся, що відстань між фланцем направляючого ролика та краєм полотна не менше 3 мм. Якщо полотно стосується фланця, це може призвести до хвилеподібного різу або розтріскування полотна.

Ролики направляючої пилки зношуються в процесі роботи, тому їх слід регулярно перевіряти та коригувати за допомогою регулювальних гвинтів.

Можливі причини появи люфтів:

•  Удар направляючої об колоду при поверненні ріжучої головки
•  Удар при опусканнi ріжучої головки до колоди

Інший фактор, що негативно впливає на роботу направляючих роликів – забруднення. Лід, пісок, смола та тирсу необхідно регулярно видаляти з роликів.

Направляюча встановлена на стрижні, який також вимагає регулярного огляду та очищення.

Направляюча пилки приводиться в рух електродвигуном 12В. Щітки двигуна слід перевіряти регулярно.

Якщо у вас виникли питання щодо налаштування направляючоі пилки або її обслуговування, зв'яжіться зі службою підтримки Wood-Mizer – наші спеціалісти допоможуть вам!

***
